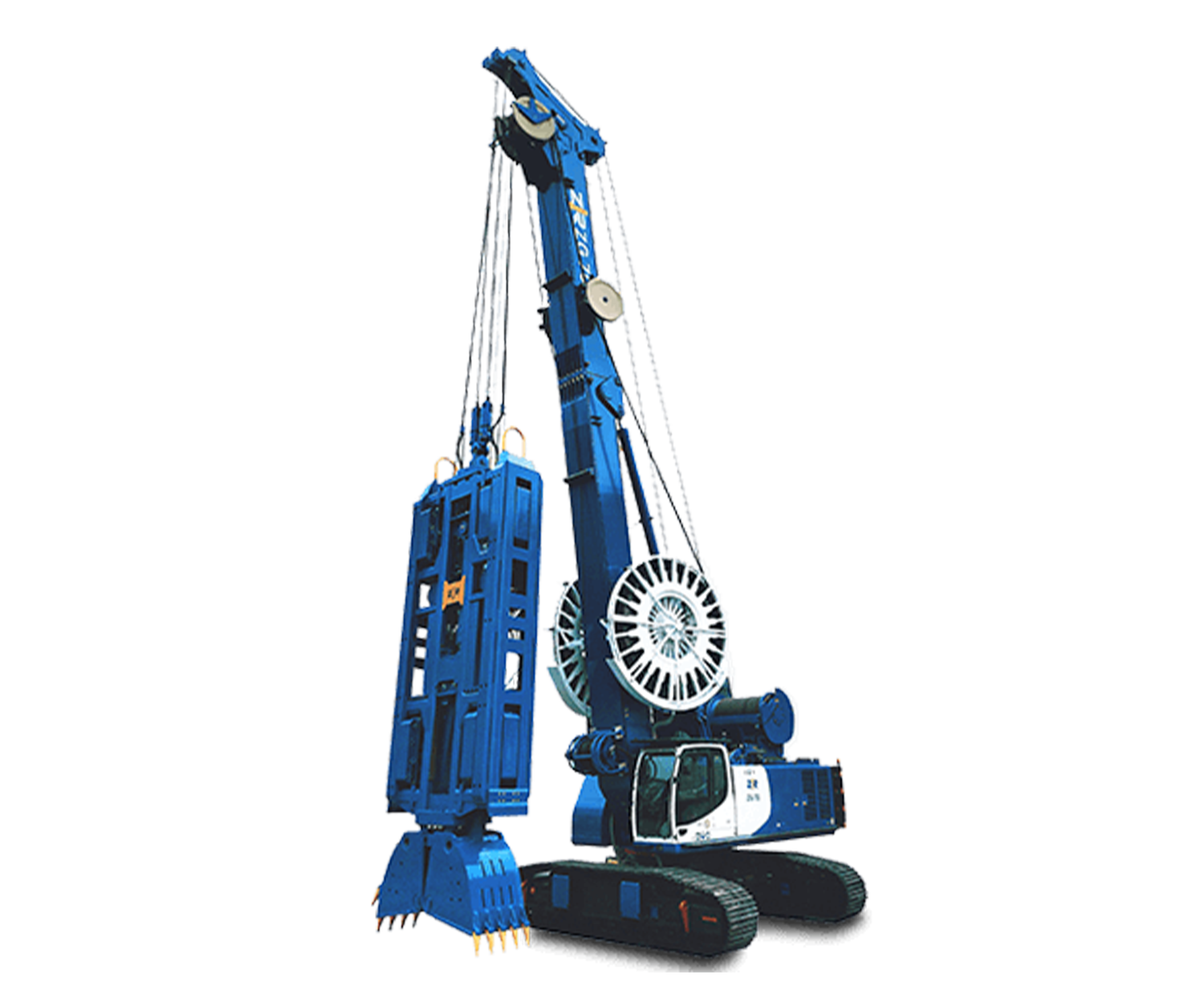

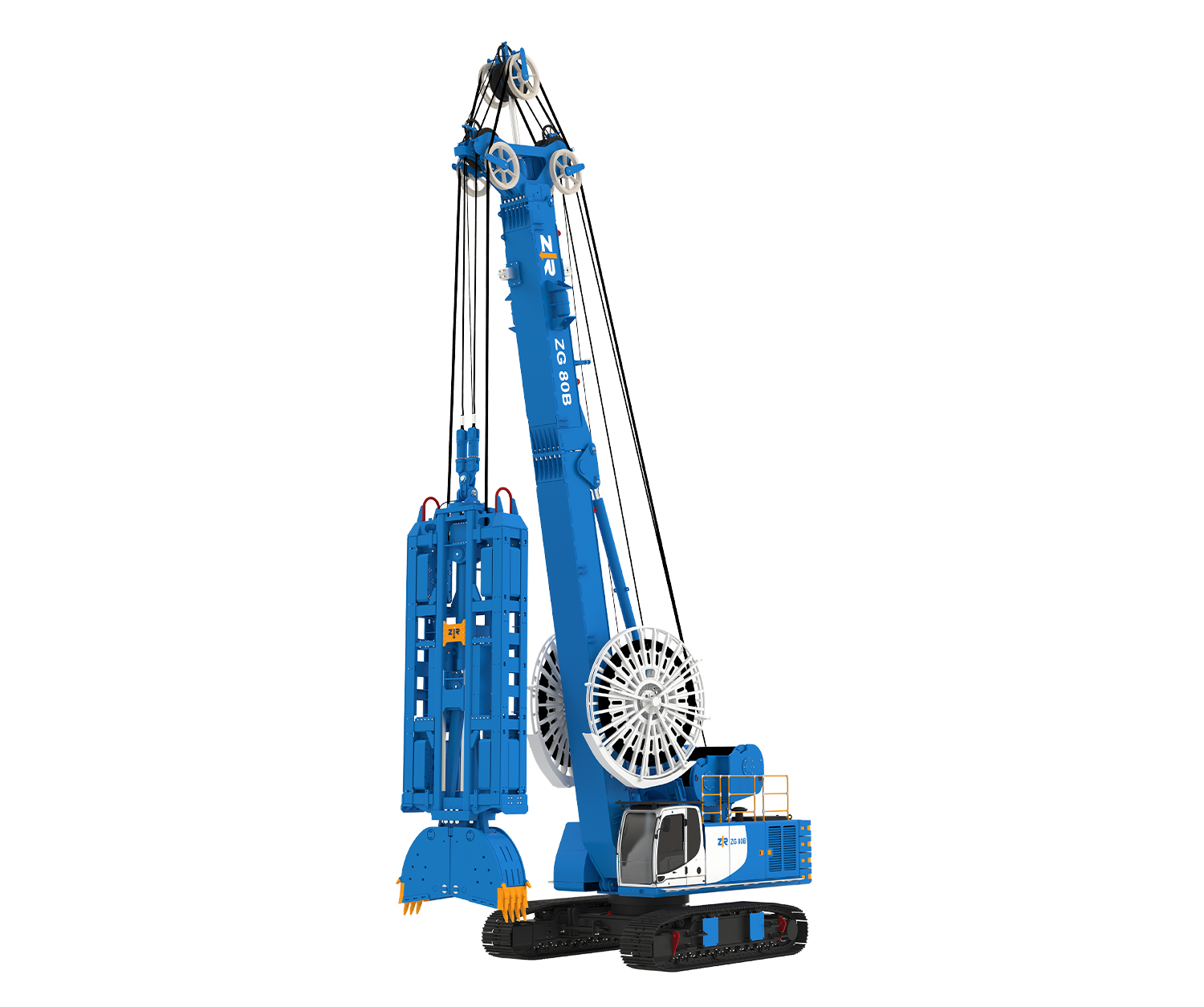

ZG系列地下连续墙液压抓斗



ZG 系列地下连续墙液压抓斗可广泛应用于基坑围护、轨道交通、堤坝防渗、船坞围堰、城市基础建设的地下空间等施工领域

产品特点

全新设计开发的ZH50多功能上底盘，底盘加宽，卷扬机内置，液压主阀侧向布置，结构紧凑稳定，维护、保养更方便；驾驶室前移并增加顶部保护罩，工作面距离近；配重横向布置，便于拆卸。
进口康明斯QSM 11电喷涡轮增压发动机，维护保养方便，根据实际工况条件不同，液压系统、负反馈控制的主泵与发动机功率输出合理匹配，使得发动机，效率高、适应性强、寿命长、燃油经济性好。

研发设计的自制ZU120伸缩式底盘，结构紧凑，伸缩拆卸方便：选用德国罗特艾德的回转支承，使用寿命长。
配备内藏式德国进口减速机和刹车，配力士乐的马达，单排绳、大直径滚筒的双卷扬机，使得卷扬机的工作效率和使用寿命都得到大幅度提升。

采用先进的可编程PLC控制器、测斜装置及纠编系统、保证成槽质量。采用大内存高分辨触摸式显示屏实时监控和显示，记录和存储挖掘作业过程并可打印输出。
新型桅杆起升机构，升降桅杆更方便；桅杆连接处加强结构设计，抗冲击。

重量可调节的多功能斗体，针对不同地层及施工要求配置不同重量的抓斗体、斗头，同时可选配斗体回转装置及冲击抓斗提高不同地层的施工效率；200吨的大推力油缸，挖槽更深、可穿越的地层更复杂，进一步提高成槽效率。

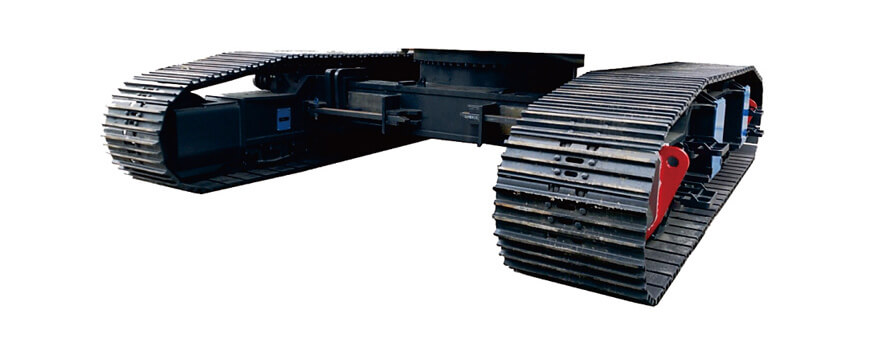

ZU120伸缩底盘

公司自己设计、生产制造的ZU120伸缩式底盘，伸缩、拆卸方便；H梁法兰筒体加大：结构强度显著改善。
范围：3450~4600mm；履带宽度：800mm

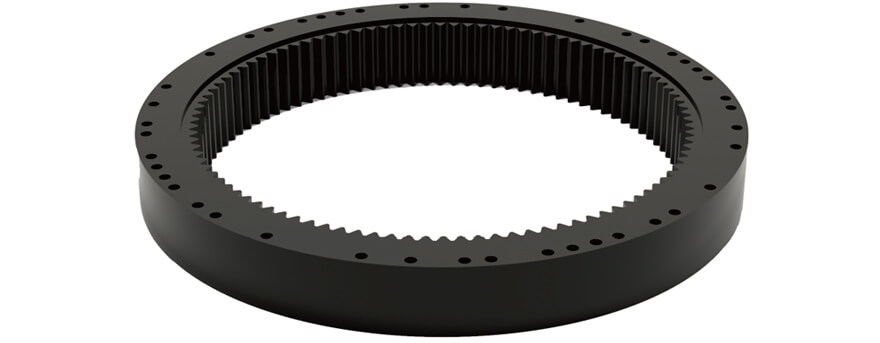

罗特艾德回转支承

选用目前世界上知名品牌的回转支承供应商：德国罗特艾德的三排滚柱回转支承，使用寿命长。

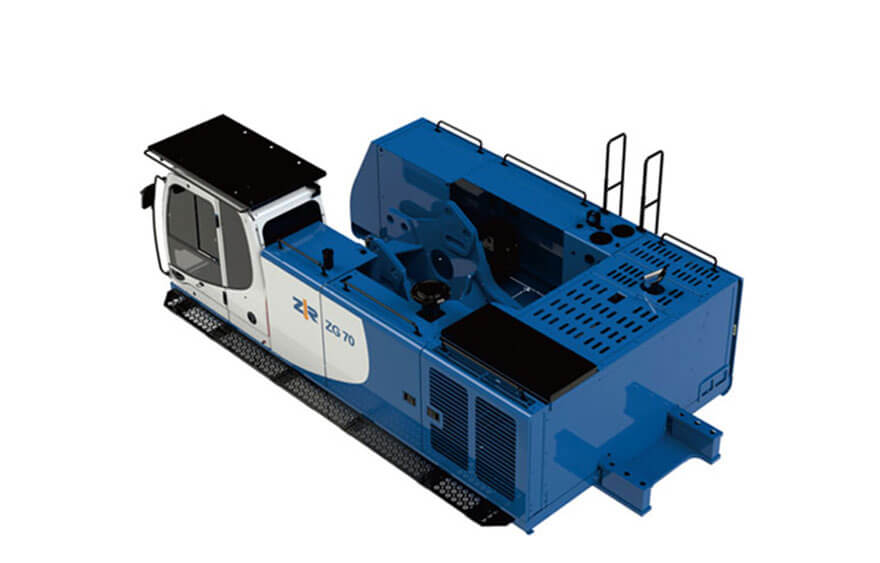

ZH50上底盘

与韩国现代（江苏）共同开发的底盘，空间宽大、舒适，整体结构设计新颖，维修方便：
底盘加宽，卷扬机内置；
驾驶室位置前移，更利于操作手看清工作面，增加顶部保护罩更安全；
新结构大容量液压油箱，散热好，防污染，滤芯外置，更换方便；
700升大容量燃油箱，可以持续工作14小时以上，滤芯外置，更换方便；
主泵采用流量2*380L/Min的国际知名品牌产品；
MCV主阀纵向布置，便于液压胶管安装和检查；
配重横向布置，便于拆卸。

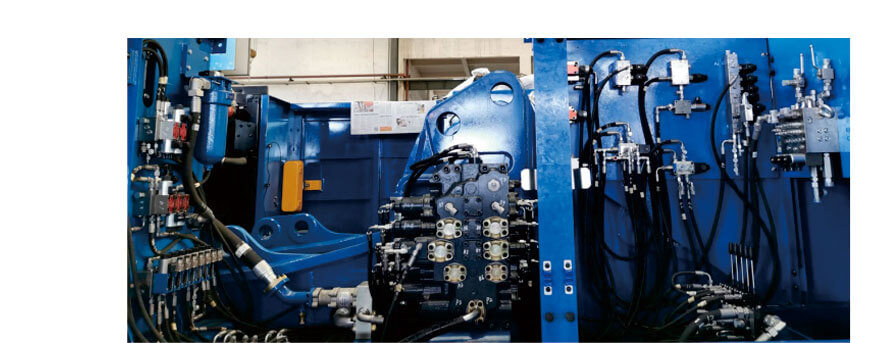

液压控制系统

国际知名品牌的产品：
力士乐、布赫、川崎、恒立、Sun、SKF、Parker……

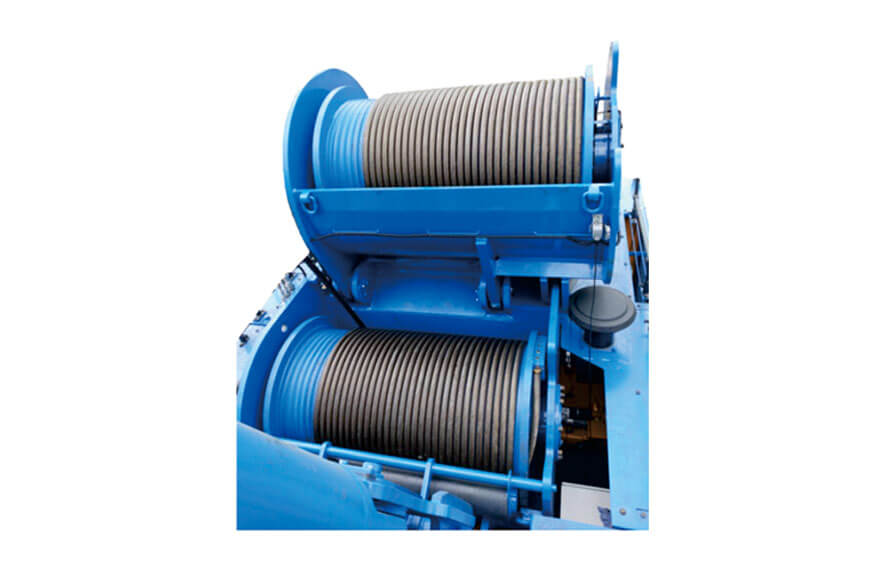

单排绳、大直径滚筒卷扬机

大直径、长滚筒使得卷扬机的容绳量大，钢丝绳单层排列，大大提高了钢丝绳的使用寿命，大幅度降低施工成本、降低劳动强度。
德国Zollern减速机和刹车，最大提升力35t。
力士乐变量马达，三档下放速度：50/55/60m/min，最快：76m/min.

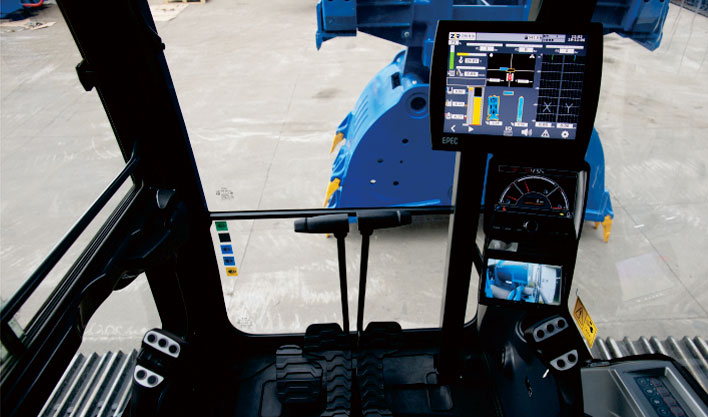

驾驶室及操控手柄

驾驶座椅可调，久坐舒适；
监控系统时时显示设备工作时的各种参数；
内置空调，环境舒适；
德国进口的多功能操作手柄，集成了设备的所有控制功能，操作方便、动作精准。

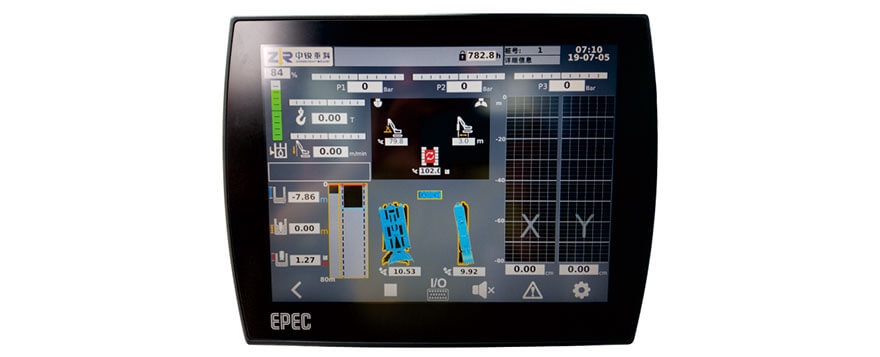

触摸屏操作系统

12.1寸原装进口EPEC显示器，显示区域分辨率1024×768,用于显示设备工作信息。
设备工作电压9…36V,防护等级IP66，使用温度范围-30℃ ~ +70℃,亮度最高600 cd/m2,对比度700:1；
显示器为电容式触摸屏，支持16位真彩显示。
操作控制系统

先进的可编程PLC控制器、测斜装置及纠编系统、保证成槽质量。
大内存、高分辨的触摸式显示屏实时监控、记录作业过程并时时存储。

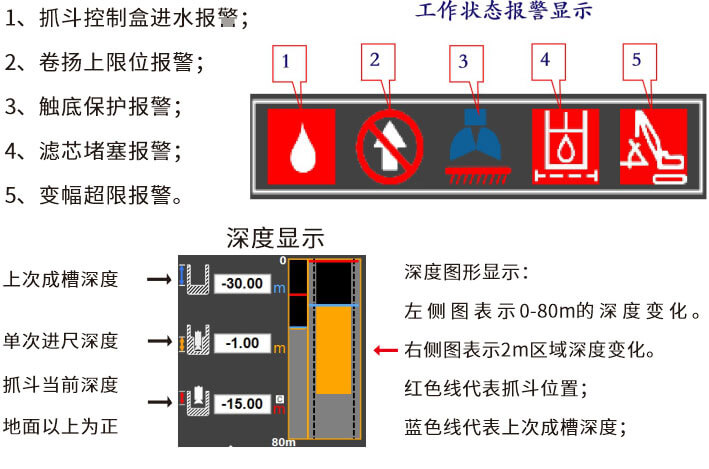

设备工作中出现报警状态时，对应的图标会在对应位置出现，并闪烁。

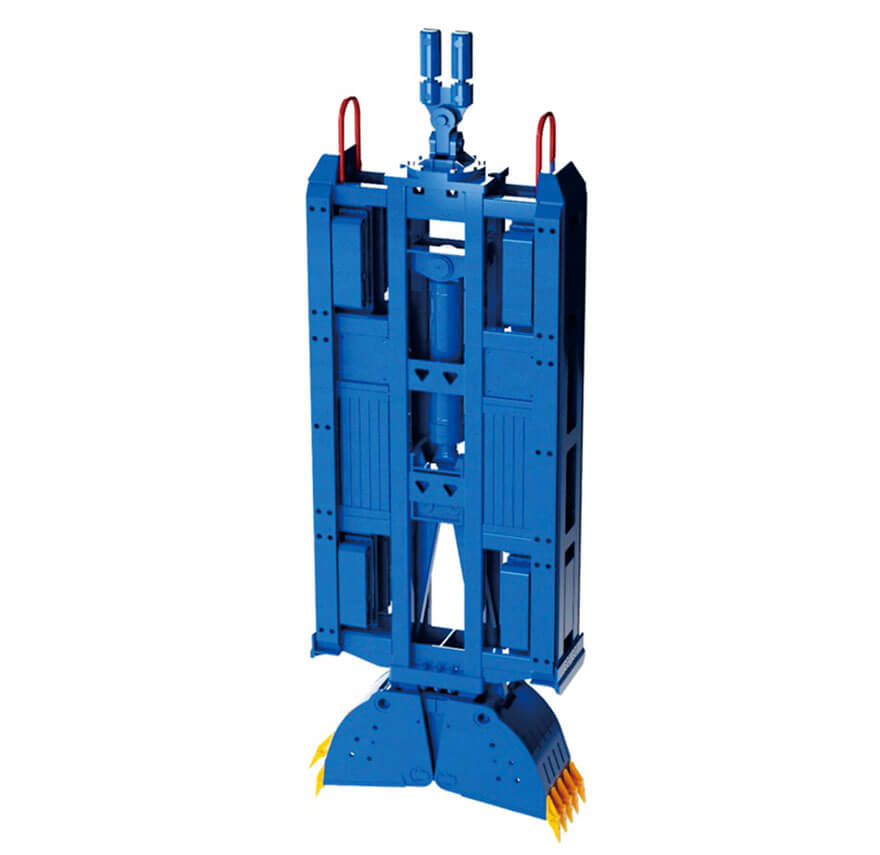

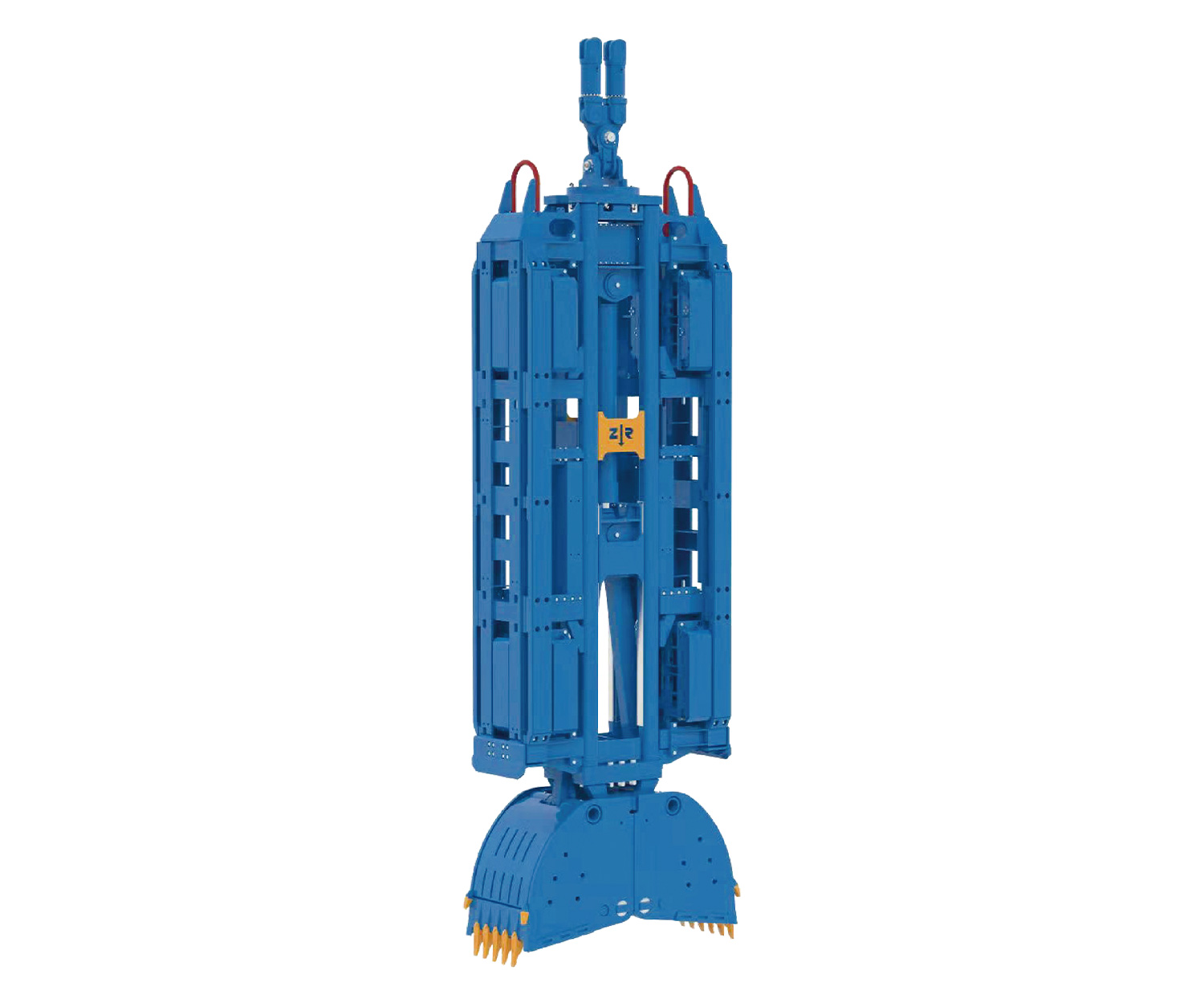

工作装置：斗头、斗体

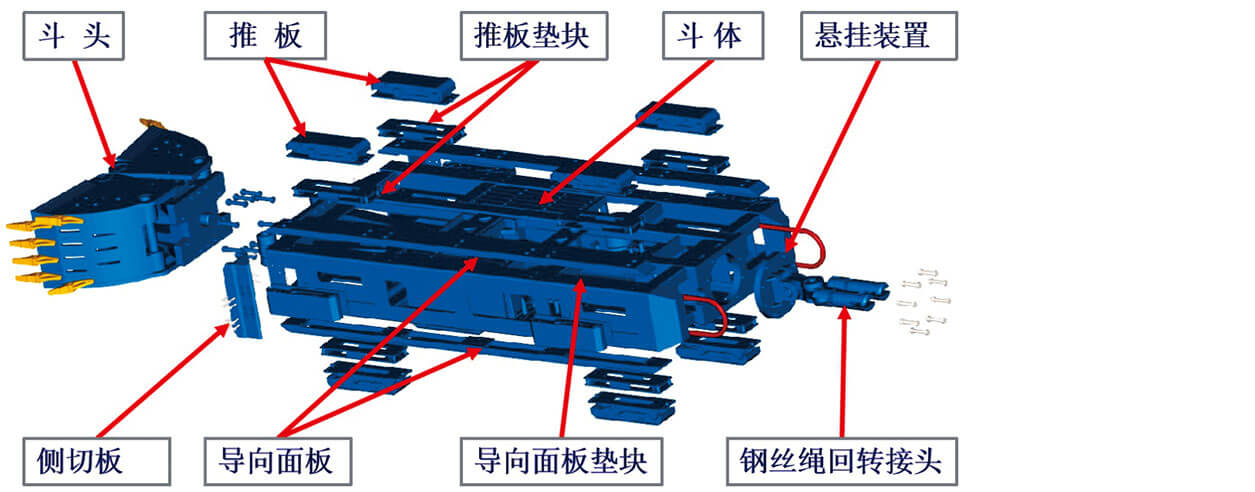

根据施工经验设计开发的多功能斗体，结构简单，可方便调节斗体重量，用于不同地层施工，以取得最佳的经济效果。
成槽宽度：0.8~1.8m；抓斗油缸最大闭合力：200t；耐磨套加强、加厚设计，寿命长；
斗体旋转装置选配，用于异型槽施工；可以配置冲击抓斗用于硬地层施工；
配重块选配2~10块；735kg/块。
